Siemens Min-Auswertung
Versionsübersicht[Bearbeiten]
Dieser Baustein wurde mit der Siemens V15 Update 4 erstellt.
| Beschreibung | Funktion im Sicherheitsprogramm | Offline-Signatur | Version | letzte Änderung |
| F-Min_Auswertung | F-FB | 0xEE97C7EB | 1.0.0 |

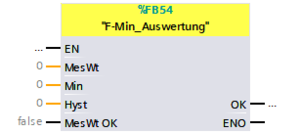

Übersicht des Bausteines[Bearbeiten]
Übersicht der Eingänge[Bearbeiten]
| Bezeichnung | Beschreibung | Datentyp |
| MesWt | Analoger Wert | INT |
| Min | Maximaler Grenzwert | INT |
| Hyst | Hysterese | INT |
| MesWt OK | Fehler des Analogwertes,
Aktiv=0, Nicht Aktiv=1 |
BOOL |
Übersicht der Ausgänge[Bearbeiten]
| Bezeichnung | Beschreibung | Datentyp |
| OK | Ergebnis der Min-Auswertung
Fehler=0, kein Fehler=1 |
INT |
Funktion des Bausteines[Bearbeiten]
Mit diesem Funktionsbaustein kann ein analoges Signal auf ein Min-Grenzwert überwacht werden. Bei Unterschreiten des analogen Einganges „MesWt“ unter einen vordefinierten Grenzwert „Min“ wird der Ausgang „OK“ mit einem „FALSE“ beschaltet. Bei einem wieder Überschreiten des Wertes über dem minimalen Grenzwert und einer Hysterese „Hyst“ wird der Ausgang „OK“ mit einem „TRUE“ beschaltet. Zusätzlich wird bei einem Messwertfehler an dem Eingang „MesWt OK“ der Ausgang „OK“ FALSE geschaltet.
Funktion der Eingänge[Bearbeiten]
MesWt
ist der Eingang für das analoge Signal.
Min
ist der minimale Grenzwert des analogen Signals „MesWt“. Bei einer Grenzwertverletzung wird der Ausgang „OK“ „FALSE“.
Hyst
ist die Hysterese zum minimalen Grenzwert, bei dem der Ausgang „OK“ wieder auf „TRUE“ geschaltet wird, wenn der Eingang „MesWt“ den Wert „Min+Hyst“ überschreitet.
MesWt OK
ist der Eingang für das Fehlersignal des analogen Signals. Hat das Signal einen Fehler wird der Ausgang „OK“ auf „FALSE“ gesetzt.
Funktion der Ausgänge[Bearbeiten]
OK
gibt das Ergebnis der Min-Auswertung des analogen Signals aus. Bei einer Grenzwertverletzung und einem Messwertfehler geht der Ausgang auf „FALSE“, im ungestörten Betrieb ist der Ausgang „TRUE“.
