Siemens Gasdichtigkeitskontrolle

Versionsübersicht

Dieser Baustein wurde mit der Siemens V15 erstellt.

Beschreibung	Funktion im Sicherheitsprogramm	Offline-Signatur	Version	letzte Änderung
F-GDiKo	F-FB	0x97048AB5	0.0.1

Übersicht des Bausteines

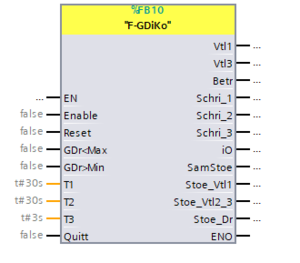

Baustein "F-GDiKo"

Unterstützte TIA-Versionen

• TIA V15
• TIA V16

Übersicht der Eingänge

Bezeichnung	Beschreibung	Datentyp	Defaultwert
Enable	Dichtheitskontrolle aktivieren (positve Flanke)	Bool	false
Reset	"Dichtheit iO" zurücksetzen oder Vorgang abbrechen	Bool	false
GDr<Max	Gasdruck zwischen den Ventilen zu klein (Volltest)	Bool	false
GDr>Min	Gasdruck zwischen den Ventilen zu groß (Leertest)	Bool	false
T1	Haltezeit 1 (Leer)	Time	t#30s
T2	Haltezeit 2 (Überdruck)	Time	t#30s
T3	Füllzeit Ventilzwischenraum	Time	t#3s
Quitt	Störung quittieren	Bool	false

Übersicht der Ausgänge

Bezeichnung	Beschreibung	Datentyp	Defaultwert
Vtl1	Hauptgasventil 1	Bool	false
Vtl3	Zwischentlüftung (Stromlos offen)	Bool	false
Betr	DiKo in Betrieb	Bool	false
Schri_1	Schritt 1	Bool	false
Schri_2	Schritt 2	Bool	false
Schri_3	Schritt 3	Bool	false
iO	Prüfung abgeschlossen Dichtheit i.O.	Bool	false
SamStoe	Sammelstörung	Bool	false
Stoe_Vtl1	Hauptgasventil 1 undicht	Bool	false
Stoe_Vtl2_3	Hauptgasventil 2 oder Zwischenentlüftung undicht	Bool	false
Stoe_Dr	Sammelstörung Druckschalter	Bool	false

Die Verknüpfung der Ein- und Ausgänge kann Anhand des Projektes Kerry Irland (TIA V15) nachvollzogen werden.
