Siemens Fremdlichtüberwachung

Versionsübersicht

Dieser Baustein wurde mit der Siemens V15 erstellt.

Beschreibung	Funktion im Sicherheitsprogramm	Offline-Signatur	Version	letzte Änderung
F-FremdlichtÜWach	F-FB	0x11395374	0.0.1

Übersicht des Bausteines

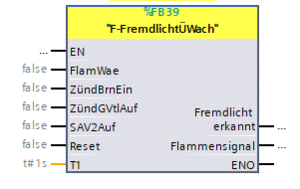

Baustein "F-FremdlichtÜWach"

Unterstützte TIA-Versionen

• TIA V15
• TIA V16

Übersicht der Eingänge

Bezeichnung	Beschreibung	Datentyp	Defaultwert
FlamWae	Rückmeldung Flammenwächter Flamme	Bool	false
ZündBrnEin	Befehl Zündbrenner Ein (sicherer Ausgang)	Bool	false
ZündGVtlAuf	Befehl Zündgasventil Auf (sicherer Ausgang)	Bool	false
SAV2Auf	Gasdruck zwischen den Ventilen zu groß (Leertest)	Bool	false
Reset	Störung quittieren	Bool	false
T1	Einschaltverzögerung Fremdlicht	Time	t#1s

Übersicht der Ausgänge

Bezeichnung	Beschreibung	Datentyp	Defaultwert
Fremdlicht erkannt	Fremdlicht erkannt	Bool	false
Flammensignal	Flammensignal (ungestört)	Bool	false

Die Verknüpfung der Ein- und Ausgänge kann Anhand des Projektes Kerry Irland (TIA V15) nachvollzogen werden.
