Siemens 2oo4-Analog-Auswertung mit Grenzwert Min

Versionsübersicht

Beschreibung	Funktion im Sicherheitsprogramm	Offline-Signatur	letzte Änderung	Version
F-2oo4_Int_Med_Min	F-FB	0xF07EE602	22.11.2023 15:34:04	0.0.3

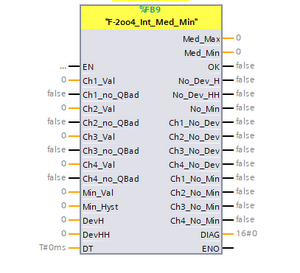

Übersicht des Bausteines

Bautein F-2oo4_Int_Med_Min

Übersicht der Eingänge

Bezeichnung	Beschreibung	Datentyp
Ch1_Val	Eingang Analogwert 1	INT
Ch1_no_QBad	Fehler des ersten Analogwertes, Aktiv=0, Nicht Aktiv=1	BOOL
Ch2_Val	Eingang Analogwert 2	INT
Ch2_no_QBad	Fehler des zweiten Analogwertes, Aktiv=0, Nicht Aktiv=1	BOOL
Ch3_Val	Eingang Analogwert 3	INT
Ch3_no_QBad	Fehler des dritten Analogwertes, Aktiv=0, Nicht Aktiv=1	BOOL
Min_Val	Grenzwert Min	BOOL
Min_Hyst	Hysterese für den Grenzwert Min	BOOL
DevH	Diskrepanzüberwachung, Grenzwert Voralarm,	INT
DevHH	Diskrepanzüberwachung Grenzwert Alarm	INT
DT	Diskrepanzüberwachungszeit	TIME

Übersicht der Ausgänge

Bezeichnung	Beschreibung	Datentyp
Med_Max	Maxiimaler Medianer Mittelwert	INT
Med_Min	Minimaler Medianer Mittelwert	INT
OK	Fehlerstatus des Bausteines, Fehler=0, kein Fehler=1	BOOL
No_Dev_H	Diskrepanzüberwachung Voralarm Voralarm=0, kein Vorlarm=1	BOOL
No_Dev_HH	Diskrepanzüberwachung Alarm Alarm=0, kein Alarm=1	BOOL
No_Min	Grenzwertverletzung Alarm Alarm=0, kein Alarm=1	BOOL
Ch1_No_Dev	Diskrepanz Analogwert 1 Diskrepanz=0, keine Diskrepanz=1	BOOL
Ch2_No_Dev	Diskrepanz Analogwert 2 Diskrepanz=0, keine Diskrepanz=1	BOOL
Ch3_No_Dev	Diskrepanz Analogwert 3 Diskrepanz=0, keine Diskrepanz=1	BOOL
Ch4_No_Dev	Diskrepanz Analogwert 4 Diskrepanz=0, keine Diskrepanz=1	BOOL
Ch1_No_Min	Grenzwert Min Analogwert 1 Min =0, kein Min =1	BOOL
Ch2_No_Min	Grenzwert Min Analogwert 2 Min =0, kein Min =1	BOOL
Ch3_No_Min	Grenzwert Min Analogwert 3 Min =0, kein Min =1	BOOL
Ch4_No_Min	Grenzwert Min Analogwert 4 Min =0, kein Min =1	BOOL
DIAG	Diagnosewort für den nicht-sicheren Teil der Software	WORD

Funktion des Bausteines

Dieser Funktionsbaustein selektiert im störungsfreien Fall aus den vier Analogwerten (Ch1_Val... Ch4_Val) den minimalen und Minimalen Wert und gibt diese an die Ausgänge „Med_Min“ und „Med_Min“ aus.

Ist mehr als ein Eingang fehlerhaft (Ch1_no_QBad... Ch4_no_QBad), wird das Fehlersignal „OK“ FALSE.

Ist die Abweichung aller vier Signale zueinander größer als die Toleranzgrenze „DEV_HH“ und länger als die Diskrepanz-Überwachungszeit „DT“, werden die Ausgänge „OK“ und „No_Dev_HH“ FALSE. Für Diagnosezwecke wird auch mit den Ausgängen „Ch1_No_Dev…Ch4_No_Dev“ ausgegeben, welcher Kanal eine Diskrepanz aufweist.

Zusätzlich werden alle vier analogen Eingänge auf den Grenzwert Min überprüft. Bei mindestens zwei Grenzwertverletzungen werden die Ausgänge „No_Min“ und „OK“ FALSE. Die Grenzwertverletzung eines Einganges wird erst bei Erreichen eines Wertes von kleiner des Wertes „Min_Val“ – „Min_Hyst“ zurückgesetzt. Für Diagnosezwecke wird auch mit den Ausgängen „Ch1_No_Min…Ch4_No_Min“ ausgegeben, welcher Kanal eine Grenzwertverletzung aufweist.

Funktion der Eingänge

Ch1_Val…Ch4_Val

sind die Eingänge für die analogen Signale, aus denen der minimale und Minimale Wert selektiert wird.

Ch1_no_QBad…Ch4_no_QBad

sind die Eingänge für das jeweilige Fehlersignal des analogen Signals. Hat ein Signal einen Fehler werden immer der minimale bzw. Minimale Wert der funktionierenden Kanäle an den Ausgängen „Med_Min“ und „Med_Min“ ausgegeben.

Min_Val

Überschreitet der Wert zweier Signale den Grenzwert Min_Val werden die Ausgänge „OK“ und „No_Dev_HH“ FALSE. Die Grenzwertverletzung eines Einganges wird erst bei Erreichen eines Wertes von kleiner des Wertes „Min_Val“ – „Min_Hyst“ zurückgesetzt.

Min_Hyst

ist der Hysteresenwert, der von „Min_Val“ subtrahiert wird, um eine Grenzwertverletzung wieder zurückzusetzen.

Dev_H

Überschreitet die absolute Differenz zweier Signale die Alarmgrenze DEV_H länger als die Diskrepanzüberwachungszeit DT vorgibt, wird ein Alarm (No_Dev_H=FALSE) ausgegeben. Der Wert muss kleiner gleich der Toleranzgrenze DEV_HH sein.

Dev_HH

Ist die Abweichung aller vier Signale zueinander größer als durch die Toleranzgrenze „Dev_HH“ und länger als durch die Diskrepanz-Überwachungszeit „DT“ vorgegeben, werden die Ausgänge „OK“ und „No_Dev_HH“ FALSE. Weicht nur ein Signal um mehr als „Dev_HH“ von den anderen drei ab, werden immer der minimale bzw. Minimale Wert der funktionieren Kanälen an den Ausgängen „Med_Min“ und „Med_Min“ ausgegeben. Der Wert muss größer gleich der Alarmgrenze „DEV_H“ sein.

DT

ist der Eingang für eine Diskrepanz-Überwachungszeit. Erst nach Ablauf der hier parametrierten Zeit wird bei zu großer Diskrepanz zwischen zwei Eingangssignalen ein Alarm und ein Fehlersignal ausgegeben.

Funktionen der Ausgänge

Med_Max

ist der entsprechend der Eingangsbeschaltung ermittelte maximale Wert.

Med_Min

ist der entsprechend der Eingangsbeschaltung ermittelte Minimale Wert.

OK

gibt den Fehlerstatus des Bausteins aus. Im ungestörten Betrieb ist der Ausgang TRUE, im gestörten Betrieb FALSE.

No_Dev_H

zeigt eine Diskrepanz der analogen Eingangssignale an. Im fehlerfreien Betrieb ist der Ausgang TRUE, überschreitet die Differenz zweier Signale die Alarmgrenze DEV_H länger als durch die Diskrepanzüberwachungszeit DT vorgegeben, geht der Ausgang auf FALSE.

No_Dev_HH

zeigt eine Diskrepanz der analogen Eingangssignale an. Im fehlerfreien Betrieb ist der Ausgang TRUE, überschreitet die Differenz von einem Kanal zu den anderen drei Kanälen die Alarmgrenze DEV_HH länger als durch die Diskrepanzüberwachungszeit DT vorgegeben, geht der Ausgang auf FALSE.

No_Min

zeigt eine Grenzwertverletzung der analogen Eingangssignale an. Liegt keine Grenzwertverletzung vor, ist der Ausgang TRUE. Überschreitet einer der analogen Eingangssignale den Grenzwert „Min_Val“, fällt der Ausgang ab und wird FALSE.

Ch1_No_Dev

zeigt eine Diskrepanz des ersten Analogsignals an. Im fehlerfreien Betrieb ist der Ausgang TRUE, überschreitet die Differenz von Kanal 1 zu den anderen drei Signalen die Alarmgrenze DEV_HH länger als durch die Diskrepanzüberwachungszeit DT vorgegeben, geht der Ausgang auf FALSE.

Ch2_No_Dev

zeigt eine Diskrepanz des zweiten Analogsignals an. Im fehlerfreien Betrieb ist der Ausgang TRUE, überschreitet die Differenz von Kanal 2 zu den anderen drei Signalen die Alarmgrenze DEV_HH länger als durch die Diskrepanzüberwachungszeit DT vorgegeben, geht der Ausgang auf FALSE.

Ch3_No_Dev

zeigt eine Diskrepanz des dritten Analogsignals an. Im fehlerfreien Betrieb ist der Ausgang TRUE, überschreitet die Differenz von Kanal 3 zu den anderen drei Signalen die Alarmgrenze DEV_HH länger als durch die Diskrepanzüberwachungszeit DT vorgegeben, geht der Ausgang auf FALSE.

Ch4_No_Dev

zeigt eine Diskrepanz des vierten Analogsignals an. Im fehlerfreien Betrieb ist der Ausgang TRUE, überschreitet die Differenz von Kanal 4 zu den anderen drei Signalen die Alarmgrenze DEV_HH länger als durch die Diskrepanzüberwachungszeit DT vorgegeben, geht der Ausgang auf FALSE.

Ch1_No_Min

zeigt eine Grenzwertverletzung des erstens Analogsignals an. Liegt keine Grenzwertverletzung vor, ist der Ausgang TRUE. Überschreitet das erste Eingangssignal den Grenzwert „Min_Val“, fällt der Ausgang ab und wird FALSE. Erst bei einer Unterschreitung des Wertes „Min_Val“ – „Min_Hyst“ wird der Ausgang wieder TRUE.

Ch2_No_Min

zeigt eine Grenzwertverletzung des zweiten Analogsignals an. Liegt keine Grenzwertverletzung vor, ist der Ausgang TRUE. Überschreitet das zweite Eingangssignal den Grenzwert „Min_Val“, fällt der Ausgang ab und wird FALSE. Erst bei einer Unterschreitung des Wertes „Min_Val“ – „Min_Hyst“ wird der Ausgang wieder TRUE.

Ch3_No_Min

zeigt eine Grenzwertverletzung des dritten Analogsignals an. Liegt keine Grenzwertverletzung vor, ist der Ausgang TRUE. Überschreitet das dritte Eingangssignal den Grenzwert „Min_Val“, fällt der Ausgang ab und wird FALSE. Erst bei einer Unterschreitung des Wertes „Min_Val“ – „Min_Hyst“ wird der Ausgang wieder TRUE.

Ch4_No_Min

zeigt eine Grenzwertverletzung des vierten Analogsignals an. Liegt keine Grenzwertverletzung vor, ist der Ausgang TRUE. Überschreitet das vierte Eingangssignal den Grenzwert „Min_Val“, fällt der Ausgang ab und wird FALSE. Erst bei einer Unterschreitung des Wertes „Min_Val“ – „Min_Hyst“ wird der Ausgang wieder TRUE.

DIAG

liefert ein Diagnosewort für den nicht sicheren Teil. In Verbindung mit dem Baustein "FB F-2oo4_Int_Med_Min Diag Mld" werden die Störmeldungen automatisch für die Diagnose in den HMIs generiert.

Bit 0 - Diskrepanz Voralarm

Bit 1 - Diskrepanz

Bit 2 - Grenzwertverletzung Min

Bit 3 - Diskrepanz Kanal 1

Bit 4 - Diskrepanz Kanal 2

Bit 5 - Diskrepanz Kanal 3

Bit 6 - Grenzwertverletzung Min Kanal 1

Bit 7 - Grenzwertverletzung Min Kanal 2

Bit 8 - Grenzwertverletzung Min Kanal 3

Bit 9 - Diskrepanz Kanal 4

Bit 10 - Grenzwertverletzung Min Kanal 4
