PopUp Meldungen
Zur Navigation springen
Zur Suche springen
Versionsübersicht[Bearbeiten]
| Beschreibung | Version | letzte Änderung |
|---|---|---|
| PopUp_Meldungen | 3.0.1 | 19.09.2023 |
Unterstützte TIA-Versionen[Bearbeiten]
- TIA V16
- TIA V18
Unterstützte Comfort Panel Größen[Bearbeiten]
- Ab TP900 Comfort
Zugehöriger Standardbaustein[Bearbeiten]
- FB StoeMld (siehe Störmeldungen)
Grafikschnittstelle[Bearbeiten]
- HMI_Mld
Beschreibung des PopUps[Bearbeiten]
Beschreibung[Bearbeiten]
Das PopUp Meldungen wird verwendet, um die Meldungen von einem Störmeldeblock an- und abzuwählen.

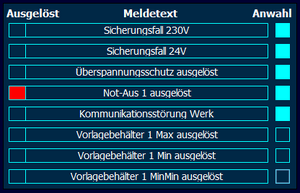

Hauptseite[Bearbeiten]
Auf der Hauptseite des PopUps werden alle 8 Meldungen eines Störmeldebausteines dargestellt.
In der Mitte wird der Meldetext der Meldungen angezeigt. Das Rechteck links vom Meldetext zeigt an, ob die
entsprechende Meldung ausgelöst ist. Wenn dies der Fall ist, wird das Rechtecht mit der Farbe rot dargestellt.
Im rechten Bereich können die Meldungen an- und abgewählt werden. Abgewählte Meldungen können nicht mehr ausgelöst werden.
Wenn eine Meldung angewählt ist, wird die entsprechende Taste mit der Hintergrundfarbe türkis dargestellt. Die Taste invertiert dabei
das entsprechende Bit zur An- und Abwahl einer Meldung.
