Funktionale Sicherheit
Auf dieser Seite findet ihr alles zum Thema "Funktionale Sicherheit".
Standardisierte Bausteine
HIMA
Hier werden alle stadardisierten Bausteine für die HIMA-Steuerung aufgelistet.
2oo3-Analog-Auswertung Median
Dieser Baustein wurde mit der SILworX-Version 10.64.0 erstellt.
Übersicht des Bausteines
Übersicht der Eingänge
| Bezeichnung | Beschreibung | Datentyp |
| Ch1_Val | Eingang Analogwert 1 | REAL |
| Ch1_ok | Fehler des ersten Analogwertes,
Aktiv=0, Nicht Aktiv=1 |
BOOL |
| Ch2_Val | Eingang Analogwert 2 | REAL |
| Ch2_ok | Fehler des zweiten Analogwertes,
Aktiv=0, Nicht Aktiv=1 |
BOOL |
| Ch3_Val | Eingang Analogwert 3 | REAL |
| Ch3_ok | Fehler des dritten Analogwertes,
Aktiv=0, Nicht Aktiv=1 |
BOOL |
| DevH | Diskrepanzüberwachung,
Grenzwert Voralarm, |
REAL |
| DT | Diskrepanzüberwachungszeit | TIME |
| DevHH | Diskrepanzüberwachung Grenzwert Alarm | REAL |
| SubVal | Ersatzwert | REAL |
Übersicht der Ausgänge
| Bezeichnung | Beschreibung | Datentyp |
| Med_Min | Minimaler medianer Mittelwert | REAL |
| Med_Max | Maximaler Medianer Mittelwert | REAL |
| ok | Fehlerstatus des Bausteines, Fehler=0, kein Fehler=1 | BOOL |
| No_Dev_H | Diskrepanzüberwachung Voralarm
Voralarm=0, kein Vorlarm=1 |
BOOL |
| No_Dev_HH | Diskrepanzüberwachung Alarm
Alarm=0, kein Alarm=1 |
BOOL |
| Ch1_No_Dev | Diskrepanz Analogwert 1
Diskrepanz=0, keine Diskrepanz=1 |
BOOL |
| Ch2_No_Dev | Diskrepanz Analogwert 2
Diskrepanz=0, keine Diskrepanz=1 |
BOOL |
| Ch3_No_Dev | Diskrepanz Analogwert 3
Diskrepanz=0, keine Diskrepanz=1 |
BOOL |
Funktion des Bausteines
Dieser Funktionsbaustein selektiert im störungsfreien Fall aus den drei Analogwerten (Ch1_Val... Ch3_Val) den mittleren Wert und gibt diesen an die Ausgänge „Med_Min“ und „Med_Max“ aus.
Hat nur ein Analogwert einen Fehler (Ch1_ok... Ch3_ok) oder eine Abweichung, die größer ist als die Toleranzgrenze „DEV_HH“ und länger als die Diskrepanz-Überwachungszeit „DT“ zu den beiden anderen Analogwerten werden immer der minimale bzw. maximale Wert der funktionieren Kanälen an den Ausgängen „Med_Min“ und „Med_Max“ ausgegeben.
Ist mehr als ein Eingang fehlerhaft (Ch1_ok... Ch3_ok), wird der Ersatzwert „SubVal“ ausgegeben und das Fehlersignal „ok“ wird FALSE.
Ist die Abweichung aller drei Signale größer als die Toleranzgrenze „DEV_HH“ und länger als die Diskrepanz-Überwachungszeit „DT“ wird der Ersatzwert „SubVal“ ausgegeben und die Ausgänge „ok“ und „No_Dev_HH“ werden FALSE. Für Diagnosezwecke wird auch mit den Ausgängen „Ch1_No_Dev…Ch3_No_Dev“ ausgegeben, welcher Kanal eine Diskrepanz aufweist. Wurde eine falsche Parametrierung (DEV_H > DEV_HH) festgestellt wird ebenfalls der Ersatzwert (SubVal) ausgegeben.
Funktion der Eingänge
Ch1_Val…Ch3_Val
sind die Eingänge für die analogen Signale, aus denen der mittlere Wert selektiert wird.
Ch1_ok…Ch3_ok
sind die Eingänge für das jeweilige Fehlersignal des analogen Signals. Hat ein Signal einen Fehler werden immer der minimale bzw. maximale Wert der funktionieren Kanälen an den Ausgängen „Med_Min“ und „Med_Max“ ausgegeben. Ist mehr als ein Eingang fehlerhaft, wird der Ersatzwert „SubVal“ und ein Fehlersignal „ok“ ausgegeben.
Dev_H
Überschreitet die absolute Differenz zweier Signale die Alarmgrenze DEV_H länger als die Diskrepanzüberwachungszeit DT vorgibt, wird ein Alarm (No_Dev_H=FALSE) ausgegeben. Der Wert muss kleiner gleich der Toleranzgrenze DEV_HH sein.
Dev_HH
Ist die Abweichung aller drei Signale größer als durch die Toleranzgrenze „Dev_HH“ und länger als durch die Diskrepanz-Überwachungszeit „DT“ vorgegeben, wird der Ersatzwert „SubVal“ ausgegeben und die Ausgänge „ok“ und „No_Dev_HH“ wird FALSE. Weicht nur ein Signal um mehr als „Dev_HH“ von den beiden anderen ab, werden immer der minimale bzw. maximale Wert der funktionieren Kanälen an den Ausgängen „Med_Min“ und „Med_Max“ ausgegeben. Der Wert muss größer gleich der Alarmgrenze „DEV_H“ sein.
DT
ist der Eingang für eine Diskrepanz-Überwachungszeit. Erst nach Ablauf der hier parametrierten Zeit wird bei zu großer Diskrepanz zwischen zwei Eingangssignalen ein Alarm und ein Fehlersignal ausgegeben.
SubVal
ist ein Ersatzwert, der auf den Ausgang geschalten wird, wenn ein Fehler erkannt wurde.
Funktion der Ausgänge
Med_Min
ist der entsprechend der Eingangsbeschaltung ermittelte Ausgangswert. Im ungestörten Betrieb ist dies der mittlere Wert der drei Eingangssignale. Ist ein Eingangssignal fehlerhaft, wird der minimale Wert der beiden funktionierenden Kanäle ausgegeben. Liegt bei mehr als einem Eingang ein Fehler vor, wird der Ersatzwert „SubVal“ ausgegeben.
Med_Max
ist der entsprechend der Eingangsbeschaltung ermittelte Ausgangswert. Im ungestörten Betrieb ist dies der mittlere Wert der drei Eingangssignale. Ist ein Eingangssignal fehlerhaft, wird der maximale Wert der beiden funktionierenden Kanäle ausgegeben. Liegt bei mehr als einem Eingang ein Fehler vor, wird der Ersatzwert SubVal ausgegeben.
ok
gibt den Fehlerstatus des Bausteins aus. Im ungestörten Betrieb ist der Ausgang TRUE, im gestörten Betrieb FALSE.
No_Dev_H
zeigt eine Diskrepanz der analogen Eingangssignale an. Im fehlerfreien Betrieb ist der Ausgang TRUE, überschreitet die Differenz zweier Signale die Alarmgrenze DEV_H länger als durch die Diskrepanzüberwachungszeit DT vorgegeben, geht der Ausgang auf FALSE.
No_Dev_HH
zeigt eine Diskrepanz der analogen Eingangssignale an. Im fehlerfreien Betrieb ist der Ausgang TRUE, überschreitet die Differenz zweier Signale die Alarmgrenze DEV_HH länger als durch die Diskrepanzüberwachungszeit DT vorgegeben, geht der Ausgang auf FALSE.
Ch1_No_Dev
zeigt eine Diskrepanz des ersten Analogsignals an. Im fehlerfreien Betrieb ist der Ausgang TRUE, überschreitet die Differenz von Kanal 1 zu den anderen beiden Signalen die Alarmgrenze DEV_HH länger als durch die Diskrepanzüberwachungszeit DT vorgegeben, geht der Ausgang auf FALSE.
Ch2_No_Dev
zeigt eine Diskrepanz des zweiten Analogsignals an. Im fehlerfreien Betrieb ist der Ausgang TRUE, überschreitet die Differenz von Kanal 2 zu den anderen beiden Signalen die Alarmgrenze DEV_HH länger als durch die Diskrepanzüberwachungszeit DT vorgegeben, geht der Ausgang auf FALSE.
Ch3_No_Dev
zeigt eine Diskrepanz des dritten Analogsignals an. Im fehlerfreien Betrieb ist der Ausgang TRUE, überschreitet die Differenz von Kanal 3 zu den anderen beiden Signalen die Alarmgrenze DEV_HH länger als durch die Diskrepanzüberwachungszeit DT vorgegeben, geht der Ausgang auf FALSE.
SIEMENS S7-1500
Hier werden alle stadardisierten Bausteine für die HIMA-Steuerung aufgelistet.
2oo3-Analog-Auswertung Median
Dieser Baustein wurde mit der Siemens V15 Update 4 erstellt.
| Beschreibung | Funktion im Sicherheitsprogramm | Offline-Signatur | Zeitstempel |
| F-2oo3_Int_Med | F-FB | 0x759BA789 | 17.04.2020 11:25:45
(UTC +2:00) |

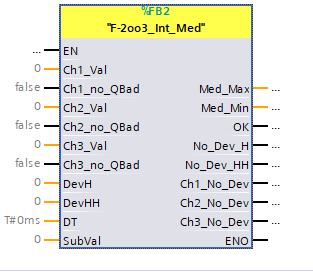

Übersicht des Bausteines
Übersicht der Eingänge
| Bezeichnung | Beschreibung | Datentyp |
| Ch1_Val | Eingang Analogwert 1 | INT |
| Ch1_no_QBad | Fehler des ersten Analogwertes,
Aktiv=0, Nicht Aktiv=1 |
BOOL |
| Ch2_Val | Eingang Analogwert 2 | INT |
| Ch2_no_QBad | Fehler des zweiten Analogwertes,
Aktiv=0, Nicht Aktiv=1 |
BOOL |
| Ch3_Val | Eingang Analogwert 3 | INT |
| Ch3_no_QBad | Fehler des dritten Analogwertes,
Aktiv=0, Nicht Aktiv=1 |
BOOL |
| DevH | Diskrepanzüberwachung,
Grenzwert Voralarm, |
INT |
| DevHH | Diskrepanzüberwachung Grenzwert Alarm | INT |
| DT | Diskrepanzüberwachungszeit | TIME |
| SubVal | Ersatzwert | INT |
Übersicht der Ausgänge
| Bezeichnung | Beschreibung | Datentyp |
| Med_Min | Minimaler medianer Mittelwert | INT |
| Med_Max | Maximaler Medianer Mittelwert | INT |
| OK | Fehlerstatus des Bausteines, Fehler=0, kein Fehler=1 | BOOL |
| No_Dev_H | Diskrepanzüberwachung Voralarm
Voralarm=0, kein Vorlarm=1 |
BOOL |
| No_Dev_HH | Diskrepanzüberwachung Alarm
Alarm=0, kein Alarm=1 |
BOOL |
| Ch1_No_Dev | Diskrepanz Analogwert 1
Diskrepanz=0, keine Diskrepanz=1 |
BOOL |
| Ch2_No_Dev | Diskrepanz Analogwert 2
Diskrepanz=0, keine Diskrepanz=1 |
BOOL |
| Ch3_No_Dev | Diskrepanz Analogwert 3
Diskrepanz=0, keine Diskrepanz=1 |
BOOL |
Funktion des Bausteines
Dieser Funktionsbaustein selektiert im störungsfreien Fall aus den drei Analogwerten (Ch1_Val... Ch3_Val) den mittleren Wert und gibt diesen an die Ausgänge „Med_Min“ und „Med_Max“ aus.
Hat nur ein Analogwert einen Fehler (Ch1_no_QBad... Ch3_no_QBad) oder eine Abweichung, die größer ist als die Toleranzgrenze „DEV_HH“ und länger als die Diskrepanz-Überwachungszeit „DT“ zu den beiden anderen Analogwerten werden immer der minimale bzw. maximale Wert der funktionieren Kanälen an den Ausgängen „Med_Min“ und „Med_Max“ ausgegeben.
Ist mehr als ein Eingang fehlerhaft (Ch1_no_QBad... Ch3_no_QBad), wird der Ersatzwert „SubVal“ ausgegeben und das Fehlersignal „ok“ wird FALSE.
Ist die Abweichung aller drei Signale größer als die Toleranzgrenze „DEV_HH“ und länger als die Diskrepanz-Überwachungszeit „DT“ wird der Ersatzwert „SubVal“ ausgegeben und die Ausgänge „OK“ und „No_Dev_HH“ werden FALSE. Für Diagnosezwecke wird auch mit den Ausgängen „Ch1_No_Dev…Ch3_No_Dev“ ausgegeben, welcher Kanal eine Diskrepanz aufweist. Wurde eine falsche Parametrierung (DEV_H > DEV_HH) festgestellt wird ebenfalls der Ersatzwert (SubVal) ausgegeben.
Funktion der Eingänge
Ch1_Val…Ch3_Val
sind die Eingänge für die analogen Signale, aus denen der mittlere Wert selektiert wird.
Ch1_no_QBad…Ch3_no_QBad
sind die Eingänge für das jeweilige Fehlersignal des analogen Signals. Hat ein Signal einen Fehler werden immer der minimale bzw. maximale Wert der funktionieren Kanälen an den Ausgängen „Med_Min“ und „Med_Max“ ausgegeben. Ist mehr als ein Eingang fehlerhaft, wird der Ersatzwert „SubVal“ und ein Fehlersignal „ok“ ausgegeben.
Dev_H
Überschreitet die absolute Differenz zweier Signale die Alarmgrenze DEV_H länger als die Diskrepanzüberwachungszeit DT vorgibt, wird ein Alarm (No_Dev_H=FALSE) ausgegeben. Der Wert muss kleiner gleich der Toleranzgrenze DEV_HH sein.
Dev_HH
Ist die Abweichung aller drei Signale größer als durch die Toleranzgrenze „Dev_HH“ und länger als durch die Diskrepanz-Überwachungszeit „DT“ vorgegeben, wird der Ersatzwert „SubVal“ ausgegeben und die Ausgänge „ok“ und „No_Dev_HH“ wird FALSE. Weicht nur ein Signal um mehr als „Dev_HH“ von den beiden anderen ab, werden immer der minimale bzw. maximale Wert der funktionieren Kanälen an den Ausgängen „Med_Min“ und „Med_Max“ ausgegeben. Der Wert muss größer gleich der Alarmgrenze „DEV_H“ sein.
DT
ist der Eingang für eine Diskrepanz-Überwachungszeit. Erst nach Ablauf der hier parametrierten Zeit wird bei zu großer Diskrepanz zwischen zwei Eingangssignalen ein Alarm und ein Fehlersignal ausgegeben.
SubVal
ist ein Ersatzwert, der auf den Ausgang geschalten wird, wenn ein Fehler erkannt wurde.
Funktion der Ausgänge
Med_Min
ist der entsprechend der Eingangsbeschaltung ermittelte Ausgangswert. Im ungestörten Betrieb ist dies der mittlere Wert der drei Eingangssignale. Ist ein Eingangssignal fehlerhaft, wird der minimale Wert der beiden funktionierenden Kanäle ausgegeben. Liegt bei mehr als einem Eingang ein Fehler vor, wird der Ersatzwert „SubVal“ ausgegeben.
Med_Max
ist der entsprechend der Eingangsbeschaltung ermittelte Ausgangswert. Im ungestörten Betrieb ist dies der mittlere Wert der drei Eingangssignale. Ist ein Eingangssignal fehlerhaft, wird der maximale Wert der beiden funktionierenden Kanäle ausgegeben. Liegt bei mehr als einem Eingang ein Fehler vor, wird der Ersatzwert SubVal ausgegeben.
OK
gibt den Fehlerstatus des Bausteins aus. Im ungestörten Betrieb ist der Ausgang TRUE, im gestörten Betrieb FALSE.
No_Dev_H
zeigt eine Diskrepanz der analogen Eingangssignale an. Im fehlerfreien Betrieb ist der Ausgang TRUE, überschreitet die Differenz zweier Signale die Alarmgrenze DEV_H länger als durch die Diskrepanzüberwachungszeit DT vorgegeben, geht der Ausgang auf FALSE.
No_Dev_HH
zeigt eine Diskrepanz der analogen Eingangssignale an. Im fehlerfreien Betrieb ist der Ausgang TRUE, überschreitet die Differenz zweier Signale die Alarmgrenze DEV_HH länger als durch die Diskrepanzüberwachungszeit DT vorgegeben, geht der Ausgang auf FALSE.
Ch1_No_Dev
zeigt eine Diskrepanz des ersten Analogsignals an. Im fehlerfreien Betrieb ist der Ausgang TRUE, überschreitet die Differenz von Kanal 1 zu den anderen beiden Signalen die Alarmgrenze DEV_HH länger als durch die Diskrepanzüberwachungszeit DT vorgegeben, geht der Ausgang auf FALSE.
Ch2_No_Dev
zeigt eine Diskrepanz des zweiten Analogsignals an. Im fehlerfreien Betrieb ist der Ausgang TRUE, überschreitet die Differenz von Kanal 2 zu den anderen beiden Signalen die Alarmgrenze DEV_HH länger als durch die Diskrepanzüberwachungszeit DT vorgegeben, geht der Ausgang auf FALSE.
Ch3_No_Dev
zeigt eine Diskrepanz des dritten Analogsignals an. Im fehlerfreien Betrieb ist der Ausgang TRUE, überschreitet die Differenz von Kanal 3 zu den anderen beiden Signalen die Alarmgrenze DEV_HH länger als durch die Diskrepanzüberwachungszeit DT vorgegeben, geht der Ausgang auf FALSE.
Addition von Werten des Datentyps „BOOL“
Dieser Baustein wurde mit der Siemens V15 Update 4 erstellt.
| Beschreibung | Funktion im Sicherheitsprogramm | Offline-Signatur | Zeitstempel |
| F-Bool_Add | F-FC | 0x41EE7FB | 20.03.2020 12:12:59
(UTC +1:00) |
Übersicht des Bausteines
Übersicht der Eingänge
| Bezeichnung | Beschreibung | Datentyp |
| In_1 | Eingang 1 | BOOL |
| In_2 | Eingang 2 | BOOL |
| In_3 | Eingang 3 | BOOL |
Übersicht der Ausgänge
| Bezeichnung | Beschreibung | Datentyp |
| OUT | Ergebnis der addierten Eingänge | INT |
Funktion des Bausteines
Diese Funktion addiert die Eingänge vom Typ „BOOL“ bei einem „TRUE“ und gibt dieses Ergebnis am Ausgang als eine Ganzzahl vom Typ Integer aus.
Funktion der Eingänge
In_1…In_3
sind die Eingänge, die bei einem „TRUE“ addiert werden.
Funktion der Ausgänge
Out
ist das Ergebnis als Ganzzahl vom Typ Integer der Addition der Eingänge bei einem „TRUE“
Datentypkonvertierung „Bool To Int“
Dieser Baustein wurde mit der Siemens V15 Update 4 erstellt.
| Beschreibung | Funktion im Sicherheitsprogramm | Offline-Signatur | Zeitstempel |
| F-Bool_to_Int | F-FC | 0x8E3F84F7 | 20.03.2020 13:45:56
(UTC +1:00) |
Übersicht des Bausteines
Übersicht der Eingänge
| Bezeichnung | Beschreibung | Datentyp |
| In | Eingang | BOOL |
Übersicht der Ausgänge
| Bezeichnung | Beschreibung | Datentyp |
| Out | Ergebnis der Datentypkonvertierung | INT |
Funktion des Bausteines
Diese Funktion konvertiert eine Variable vom Datentyp „BOOL“ in eine Ganzzahl vom Datentyp Integer.
Bei einem Wert „FALSE“ am Eingang wird an dem Ausgang eine „0“ ausgegeben. Bei einem Wert „TRUE“ am Eingang wird an dem Ausgang eine „1“ ausgegeben.
Funktion der Eingänge
In
ist der Eingang der konvertiert wird.
Funktion der Ausgänge
Out
gibt das Ergebnis aus der Typkonvertierung des boolschen Eingang als Ganzzahl vom Typ Integer aus.
Auswahl des maximalen Wertes
Dieser Baustein wurde mit der Siemens V15 Update 4 erstellt.
| Beschreibung | Funktion im Sicherheitsprogramm | Offline-Signatur | Zeitstempel |
| F-Max | F-FC | 0x975C6535 | 20.03.2020 12:13:02
(UTC +1:00) |
Übersicht des Bausteines
Übersicht der Eingänge
| Bezeichnung | Beschreibung | Datentyp |
| In_1 | Analoger Wert 1 | INT |
| In_2 | Analoger Wert 2 | INT |
| In_3 | Analoger Wert 3 | INT |
Übersicht der Ausgänge
| Bezeichnung | Beschreibung | Datentyp |
| Max | Ergebnis der Max-Auswahl der Eingänge | INT |
Funktion des Bausteines
Diese Funktion wertet die drei Eingänge („In_1…In_3“) auf den maximalen Wert aus und gibt diesen Wert am Ausgang „Out“ aus.
Funktion der Eingänge
In_1…In_3
sind die Eingänge für die analogen Signale, aus denen der maximale Wert selektiert wird
Funktion der Ausgänge
Max
ist der entsprechend der Eingangsbeschaltung ermittelte maximale Ausgangswert.
Auswahl des minimalen Wertes
Dieser Baustein wurde mit der Siemens V15 Update 4 erstellt.
| Beschreibung | Funktion im Sicherheitsprogramm | Offline-Signatur | Zeitstempel |
| F-Min | F-FC | 0x4BEBD246 | 20.03.2020 12:13:02
(UTC +1:00) |
Übersicht des Bausteines
Übersicht der Eingänge
| Bezeichnung | Beschreibung | Datentyp |
| In_1 | Analoger Wert 1 | INT |
| In_2 | Analoger Wert 2 | INT |
| In_3 | Analoger Wert 3 | INT |
Übersicht der Ausgänge
| Bezeichnung | Beschreibung | Datentyp |
| Min | Ergebnis der Min-Auswahl der Eingänge | INT |
Funktion des Bausteines
Diese Funktion wertet die drei Eingänge („In_1…In_3“) auf den minimalen Wert aus und gibt diesen Wert am Ausgang „Min“ aus.
Funktion der Eingänge
In_1…In_3
sind die Eingänge für die analogen Signale, aus denen der minimale Wert selektiert wird.
Funktion der Ausgänge
Min
ist der entsprechend der Eingangsbeschaltung ermittelte minimale Ausgangswert.
Selektieren
Dieser Baustein wurde mit der Siemens V15 Update 4 erstellt.
| Beschreibung | Funktion im Sicherheitsprogramm | Offline-Signatur | Zeitstempel |
| F-Sel | F-FC | 0xD4FAD9E4 | 20.03.2020 13:45:38
(UTC +1:00) |
Übersicht des Bausteines
Übersicht der Eingänge
| Bezeichnung | Beschreibung | Datentyp |
| Sel | Schalter | INT |
| In_0 | Analoger Wert 1 | INT |
| In_1 | Analoger Wert 2 | INT |
Übersicht der Ausgänge
| Bezeichnung | Beschreibung | Datentyp |
| Out | Ergebnis der Selektion | INT |
Funktion des Bausteines
Mit dieser Funktion wird abhängig vom Eingang „Sel“ einer der beiden Eingänge ausgewählt und dessen Inhalt in den Ausgang „Out“ kopiert. Wenn der Eingang „Sel“ den Signalzustand „FALSE“ hat, wird der Wert am Eingang „In_0“ kopiert. Wenn der Eingang „Sel“ den Signalzustand „TRUE“ hat, wird der Wert am Eingang In_1 in den Ausgang „Out kopiert“.
Funktion der Eingänge
Sel
Je nach Signalzustand „Sel“ wird der Eingang „In_0“ oder „In_1“ in den Ausgang „Out“ kopiert.
In_1…In_2
sind die Eingänge für die analogen Signale, aus denen der Wert selektiert wird.
Funktion der Ausgänge
ist der entsprechend der Eingangsbeschaltung selektierte Ausgangswert.
Max-Auswertung
Dieser Baustein wurde mit der Siemens V15 Update 4 erstellt.
| Beschreibung | Funktion im Sicherheitsprogramm | Offline-Signatur | Zeitstempel |
| F-Max_Auswertung | F-FB | 0x35F5714F | 16.04.2020 17:07:15
(UTC +2:00) |
Übersicht des Bausteines
Übersicht der Eingänge
| Bezeichnung | Beschreibung | Datentyp |
| MesWt | Analoger Wert | INT |
| Max | Maximaler Grenzwert | INT |
| Hyst | Hysterese | INT |
| MesWt OK | Fehler des Analogwertes,
Aktiv=0, Nicht Aktiv=1 |
BOOL |
Übersicht der Ausgänge
| Bezeichnung | Beschreibung | Datentyp |
| OK | Ergebnis der Max-Auswertung
Fehler=0, kein Fehler=1 |
INT |
Funktion des Bausteines
Mit diesem Funktionsbaustein kann ein analoges Signal auf ein Max-Grenzwert überwacht werden. Bei Überschreiten des analogen Einganges „MesWt“ über einen vordefinierten Grenzwert „Max“ wird der Ausgang „OK“ mit einem „FALSE“ beschaltet. Bei einem wieder Unterschreiten des Wertes unter dem maximalen Grenzwert und einer Hysterese „Hyst“ wird der Ausgang „OK“ mit einem „TRUE“ beschaltet. Zusätzlich wird bei einem Messwertfehler an dem Eingang „MesWt OK“ der Ausgang „OK“ FALSE geschaltet.
Funktion der Eingänge
MesWt
ist der Eingang für das analoge Signal.
Max
ist der maximale Grenzwert des analogen Signals „MesWt“. Bei einer Grenzwertverletzung wird der Ausgang „OK“ „FALSE“.
Hyst
ist die Hysterese zum maximalen Grenzwert, bei dem der Ausgang „OK“ wieder auf „TRUE“ geschaltet wird, wenn der Eingang „MesWt“ den Wert „Max-Hyst“ unterschreitet.
MesWt OK
ist der Eingang für das Fehlersignal des analogen Signals. Hat das Signal einen Fehler wird der Ausgang „OK“ auf „FALSE“ gesetzt.
Funktion der Ausgänge
OK
gibt das Ergebnis der Max-Auswertung des analogen Signals aus. Bei einer Grenzwertverletzung und einem Messwertfehler geht der Ausgang auf „FALSE“, im ungestörten Betrieb ist der Ausgang „TRUE“.
Min-Auswertung
Dieser Baustein wurde mit der Siemens V15 Update 4 erstellt.
| Beschreibung | Funktion im Sicherheitsprogramm | Offline-Signatur | Zeitstempel |
| F-Min_Auswertung | F-FB | 0xEE97C7EB | 17.04.2020 07:52:23
(UTC +2:00) |

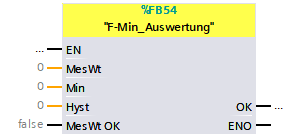

Übersicht des Bausteines
Übersicht der Eingänge
| Bezeichnung | Beschreibung | Datentyp |
| MesWt | Analoger Wert | INT |
| Min | Maximaler Grenzwert | INT |
| Hyst | Hysterese | INT |
| MesWt OK | Fehler des Analogwertes,
Aktiv=0, Nicht Aktiv=1 |
BOOL |
Übersicht der Ausgänge
| Bezeichnung | Beschreibung | Datentyp |
| OK | Ergebnis der Min-Auswertung
Fehler=0, kein Fehler=1 |
INT |
Funktion des Bausteines
Mit diesem Funktionsbaustein kann ein analoges Signal auf ein Min-Grenzwert überwacht werden. Bei Unterschreiten des analogen Einganges „MesWt“ unter einen vordefinierten Grenzwert „Min“ wird der Ausgang „OK“ mit einem „FALSE“ beschaltet. Bei einem wieder Überschreiten des Wertes über dem minimalen Grenzwert und einer Hysterese „Hyst“ wird der Ausgang „OK“ mit einem „TRUE“ beschaltet. Zusätzlich wird bei einem Messwertfehler an dem Eingang „MesWt OK“ der Ausgang „OK“ FALSE geschaltet.
Funktion der Eingänge
MesWt
ist der Eingang für das analoge Signal.
Min
ist der minimale Grenzwert des analogen Signals „MesWt“. Bei einer Grenzwertverletzung wird der Ausgang „OK“ „FALSE“.
Hyst
ist die Hysterese zum minimalen Grenzwert, bei dem der Ausgang „OK“ wieder auf „TRUE“ geschaltet wird, wenn der Eingang „MesWt“ den Wert „Min+Hyst“ überschreitet.
MesWt OK
ist der Eingang für das Fehlersignal des analogen Signals. Hat das Signal einen Fehler wird der Ausgang „OK“ auf „FALSE“ gesetzt.
Funktion der Ausgänge
OK
gibt das Ergebnis der Min-Auswertung des analogen Signals aus. Bei einer Grenzwertverletzung und einem Messwertfehler geht der Ausgang auf „FALSE“, im ungestörten Betrieb ist der Ausgang „TRUE“.
Gasdichtigkeitskontrolle
Beschreibung des Bausteines folgt......
Zündbetrieb Rampe
Beschreibung des Bausteines folgt......
