PopUp Aggregat Unified

Versionsübersicht

Beschreibung	Version	letzte Änderung
PopUp_Aggr_Unified	1.0.0	03.12.2025

Letzte Änderung

• Bei den Eingabefeldern wurde die Option "Beim Verlassen Wert übernehmen" entfernt.
• Alle Tasten / Eingabefelder haben nun das Bedienrecht "Bedienung" hinterlegt.

Unterstützte TIA-Versionen

• ab TIA V20

Unterstützte Unified Comfort Panel Größen

• Ab MTP1200 Unified Comfort

Zugehöriger Standardbaustein

• FB Aggr

Grafikschnittstelle

• Aggr_Ort

Benötigtes Benutzerrecht zur Bedienung

• Bedienung (HMI Operator)

Beschreibung des PopUps

Beschreibung

Das Aggregate PopUp wird zur Steuerung von Antrieben wie z.B. Pumpen und Ventilatoren verwendet.

Allgemeiner Aufbau der Seiten

Im oberen Bereich jeder Seite des PopUps befindet sich die Bezeichnung des Antriebes, sowie die Taste "X" zum Schließen des PopUps.

Im unteren Bereich befindet sich eine Tastenleiste, wo die gewünschte Seite per Druck auf die entsprechende Taste geöffnet wird. Die Taste

der aktuell geöffneten Seite wird mit der Farbe grün dargestellt.

Seite 1 - Hauptseite

Auf der ersten Seite des PopUps wird der Antrieb bedient. Die Betriebsart wird mit den Tasten "Hand" und "Auto" gewählt. Ist die Betriebsart

"Hand" aktiv wird die Hintergrundfarbe der entsprechenden Taste in der Farbe gelb dargestellt. Ist die Betriebsart "Auto" angewählt wird die

Taste "Auto" mit der Hintergrundfarbe grün dargestellt. Der aktuelle Zustand des Antriebes wird wie folgt dargestellt:

• Antrieb Aus = Taste Aus ist türkis
• Antrieb schaltet aus = Taste Aus blinkt
• Antrieb schaltet ein = Taste Ein blinkt
• Antrieb Ein = Taste Ein ist grün

Ist die Betriebsart "Hand" angewählt, kann der Antrieb mit den Tasten "Aus" und "Ein" aus- und eingeschaltet werden.

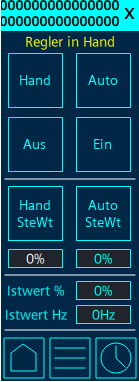

PopUp Aggr Seite 1 Unified

Mit den Tasten "HandSteWt" und "AutoSteWt" wird ausgewählt, welchen Stellwert der Antrieb anfahren soll. Der Handstellwert kann direkt im Eingabefeld

unter der entsprechenden Taste eingegeben werden. Der Autostellwert kommt direkt aus dem Programm bzw. vom Eingang "AutoSteWt" des Funktionsbausteines

und wird hier unter der Taste in einem Ausgabefeld angezeigt.

Im unteren Bereich der ersten Seiten werden die aktuelle Stellung in %, sowie die aktuelle Frequenz in Hz angezeigt.

Regler in Handbetrieb

Ist der Regler des Aggregates im Handbetrieb, wird der Text "Regler in Hand" eingeblendet.

Textanzeige Regler in Handbetrieb

Lokalbetrieb aktiv

Ist der Lokalbetrieb aktiv, also steht z.B. der Frequenzumformer auf Bedienstelle "Ort" wird dies mit dem Text "Lokalbetrieb aktiv" im oberen Bereich des Bedienfensters dargestellt.

Lokalbetrieb Aggr

Seite 2 - Optionen

Auf der zweiten Seite des PopUps werden folgende Anzeigewerte dargestellt:

• Drehzahl Min (in Hz; eingestellt am FB Aggr)
• Drehzahl Max (in Hz; eingestellt am FB Aggr)
• Betriebsstunden
• Startzähler

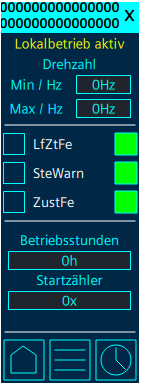

PopUp Aggr Seite 2 Unified

Im mittleren Bereich der Seite werden die folgenden Fehler angezeigt:

• LfZtFe (Laufzeitfehler)
• SteWarn (Stellungswarnung)
• ZustFe (Zustandsfehler)

Ist einer der Fehler ausgelöst wird das Quadrat rechts neben dem Fehler in der Farbe rot dargestellt.

Die Quadrate links von den Fehlern sind Tasten zum Aktivieren und Deaktivieren des entsprechenden Fehlers.

Per Druck auf diese Taste wird die Aktivierung invertiert. Ist der Fehler aktiviert wird das Quadrat in der Farbe türkis mit einem "X" dargestellt.

Ist der Fehler deaktiviert wird das Quadrat in der Farbe dunkelblau und ohne "X" dargestellt.

Seite 3 - Wartung

Auf der dritten Seite des PopUps werden optionale Parameter zur Wartung des Antriebes dargestellt.

Im oberen Bereich wird der eingestellte Wartungsintervall in Betriebsstunden und Starts angezeigt.

Im unteren Bereich wird angezeigt in wie vielen Betriebsstunden oder Starts die nächste Wartung ansteht.

Mit der Taste "Reset" wird der aktuelle Intervall zurückgesetzt und die Betriebsstunden bzw. Starts nehmen

wieder ihren Initialwert an.

PopUp Aggr Seite 3 Unified
