Allgemein

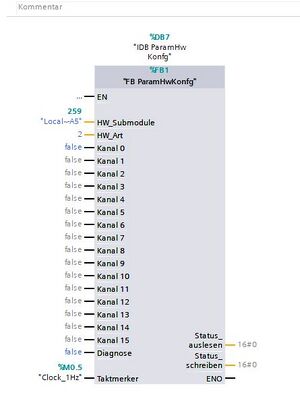

Über den FB ParamHwKonfg lassen sich die IO-Module während die CPU in Run ist über die Software parametrieren.
| Parameter | Deklaration | Beschreibung |
|---|---|---|
| Hw_Submodule | Input | HW_Name der Baugruppe z.B. "Local~-A5" |
| HW_Art | Input | 1= DI , 2= DQ, 3= AI 4xU/I , 4=AI 8xI, 5= AQ |
| Kanal | Input | 0= deaktiviert, 1= aktiviert |
| Diagnose | Input | 0= deaktiviert, 1= aktiviert |
| Taktmerker | Input | Taktmerkerbit |
| Status_auslesen | Output | Status von WRREC |
| Status_schreiben | Output | Status von RDEC |
